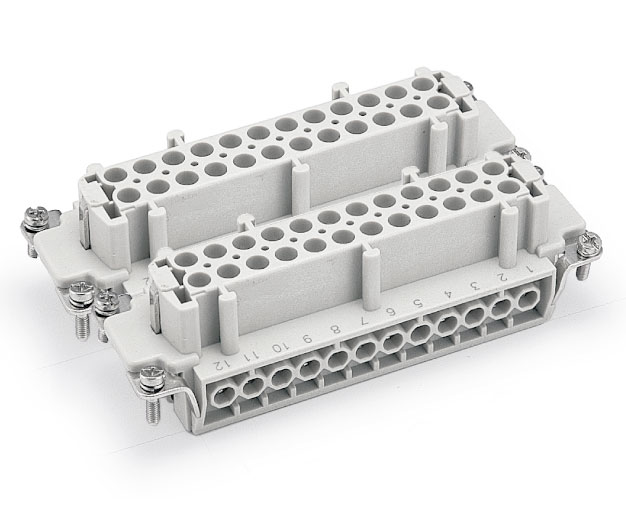

HVE-010-F (11-20) | Hochwertiger Rechteckige Anschlüsse

HVE-010-F (11-20)

Modell： HVE-010-F (11-20)

Bestellnr： 124 010 021 0002

Müssen Sie Crimp -Kontakte separat bestellen?： No

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HVE -Insert -Serie
Verbindungsart

Schraubenverbindung
Männlich weiblich

Weiblich
Spezifikationen

24b

48b
Anzahl der Anschlusskontakte

10+2 (zwei Kontakte für die Sicherheit mit hoher Spannung)
Erdungskontakte

Ja
Bewertungsstrom

16a
Nennspannung

830 V
Bewertungsspannung

8KV
Verschmutzungsklasse

3
Parameter, wenn die Verschmutzungsklasse 2 ist

16A 1000V 8KV 2

16a 720/1250V 8KV 2
Nennspannung gemäß UL/CSA

600V
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 1mΩ
Drahtmesser (mm²)

0,75-2,5 mm²
Drahtmesser (AWG)

18-14 Awg
Drehmoment anziehen/Test

0,5 nm
Stripplänge

7mm
Standard

DIN EN 60 664

DIN EN 61984

Downloads

2D -Zeichnungen

3D -Modelle

3D_1240100210002_HVE-010-F_11-20__V1.1.stp
