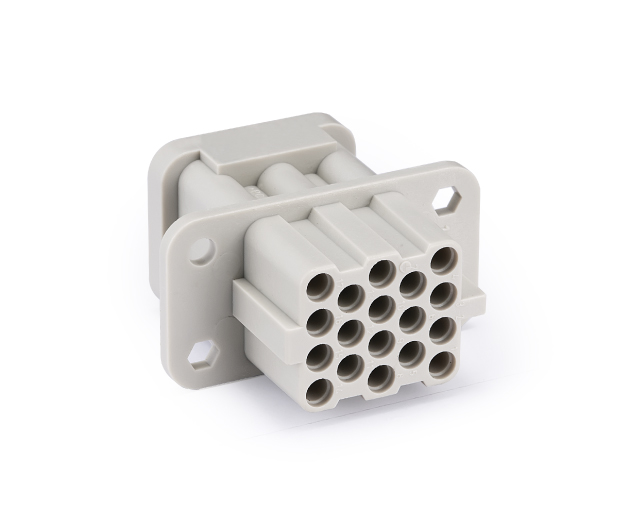

HQ-017-FC | Hochwertiger Rechteckige Anschlüsse

HQ-017-FC

Modell： HQ-017-FC

Bestellnr： 130 017 020 0001

Müssen Sie Crimp -Kontakte separat bestellen?： Yes

Geeignet für die Hülle des Einsatzgehäuses

Pin für den Kernkörper geeignet

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HQ -Insert -Serie
Männlich weiblich

Weiblich
Verbindungsart

Crimp -Verbindung
Spezifikationen

HC
Anzahl der Anschlusskontakte

17
Erdungskontakte

Ja
Bewertungsstrom

10a
Nennspannung

250 V
Bewertungsspannung

4KV
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Verschmutzungsklasse

2
Kontaktwiderstand

≤ 3mΩ
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert

Vergoldet
Drahtmesser (mm²)

0,14-2,5 mm²
Drahtmesser (AWG)

26-14 AWG
Stripplänge

0,14-1,5 mm² → 8 mm

2,5 mm² → 6 mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1300170200001_HQ-017-FC_V10.stp
