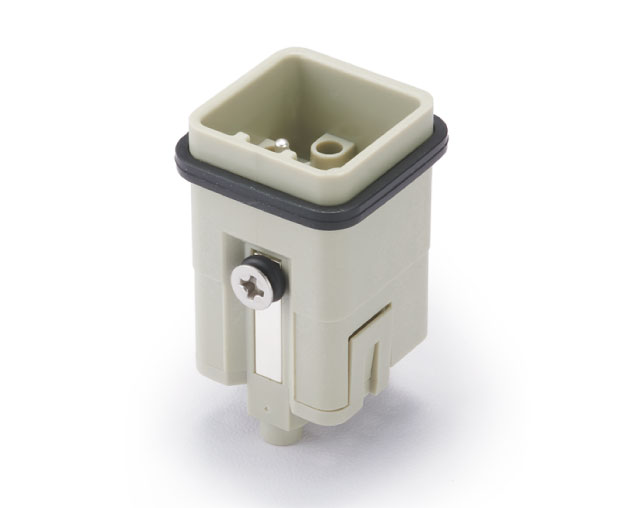

HQ-012/0-MC | Hochwertiger Rechteckige Anschlüsse

HQ-012/0-MC

Modell： HQ-012/0-MC

Bestellnr： 130 012 010 0001

Müssen Sie Crimp -Kontakte separat bestellen?： Yes

Geeignet für die Hülle des Einsatzgehäuses

Pin für den Kernkörper geeignet

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HQ -Insert -Serie
Männlich weiblich

Männlich
Verbindungsart

Crimp -Verbindung
Spezifikationen

3a
Anzahl der Anschlusskontakte

12
Erdungskontakte

Ja
Bewertungsstrom

10a
Nennspannung

400V
Bewertungsspannung

6KV
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Verschmutzungsklasse

3
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert

Vergoldet
Kontaktwiderstand

≤ 3mΩ
Drahtmesser (mm²)

0,14-2,5 mm²
Drahtmesser (AWG)

26-14 AWG
Stripplänge

0,14-1,5 mm² → 8 mm

2,5 mm² → 6 mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1300120100001_HQ-012_0-MC_V1.1.stp
