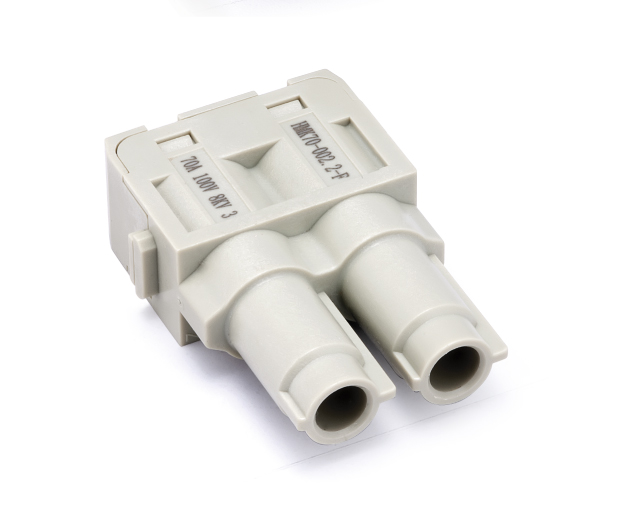

HMK70-002.2-F (14-22 mm2) | Hochwertiger Rechteckige Anschlüsse

HMK70-002.2-F (14-22 mm2)

Modell： HMK70-002.2-F (14-22 mm2)

Bestellnr： 129 002 021 0202

Müssen Sie Crimp -Kontakte separat bestellen?： No

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HM Modulare Insert -Serie
Modulgröße

Einzelmodul
Verbindungsart

Axialschraubenanschluss
Männlich weiblich

Männlich
Anzahl der Anschlusskontakte

2
Bewertungsstrom

70a
Nennspannung

1000V
Bewertungsspannung

8KV
Verschmutzungsklasse

3
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

0,5 mΩ
Drahtmesser (mm²)

6-22 mm²
Drahtmesser (AWG)

8-4 AWG
Drehmoment anziehen/Test

16mm² → 4nm

22 mm² → 5 nm
Stripplänge

16mm² → 11⁺¹mm

22 mm² → 12,5⁺¹mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1290020210202_HMK70-002.2-F(14-22mm2)_V1.0.stp
