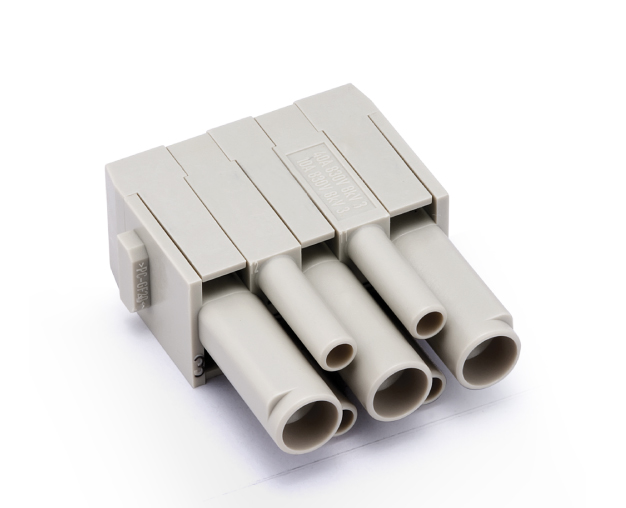

HMK-003/4-FC | Hochwertiger Rechteckige Anschlüsse

HMK-003/4-FC

Modell： HMK-003/4-FC

Bestellnr： 129 007 020 0001

Müssen Sie Crimp -Kontakte separat bestellen?： Yes

Geeignet für die Hülle des Einsatzgehäuses

Pin für den Kernkörper geeignet

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Anzahl der Anschlusskontakte

4
Oberflächenbehandlung

Silbertiert

Vergoldet
Kontaktwiderstand

≤ 3mΩ
Bewertungsspannung

8KV
Nennspannung

830 V
Bewertungsstrom

10a
Drahtmesser (mm²)

0,14-2,5 mm²
Anzahl der Anschlusskontakte

3
Drahtmesser (AWG)

26-14 AWG
Serie

HM Modulare Insert -Serie
Modulgröße

Einzelmodul
Verbindungsart

Crimp -Verbindung
Männlich weiblich

Weiblich
Anzahl der Anschlusskontakte

3+4
Bewertungsstrom

40a
Nennspannung

830 V
Bewertungsspannung

8KV
Verschmutzungsklasse

3
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 1mΩ
Drahtmesser (mm²)

1,5-6 mm²
Drahtmesser (AWG)

16-10 AWG
Maximaler Kabeldurchmesser

5mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1290070200001_HMK-003_4-FC_V1.0.stp
