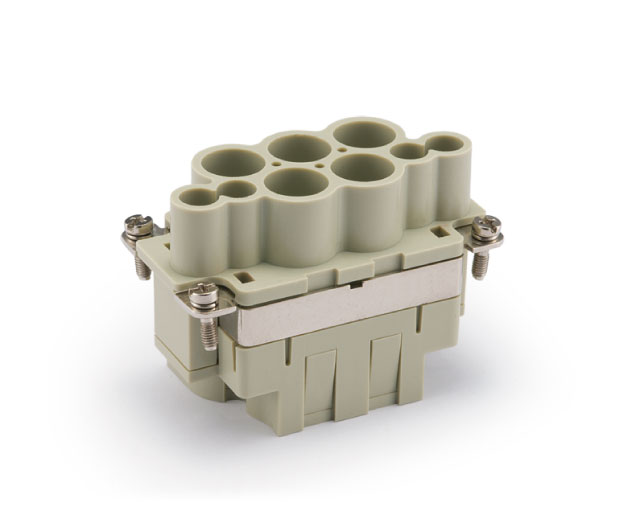

HK-004/4-MC | Hochwertiger Rechteckige Anschlüsse

HK-004/4-MC

Modell： HK-004/4-MC

Bestellnr： 128 008 010 0001

Müssen Sie Crimp -Kontakte separat bestellen?： Yes

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HK Insert -Serie
Männlich weiblich

Männlich
Verbindungsart

Crimp -Verbindung
Spezifikationen

10b
Anzahl der Anschlusskontakte

4+4
Erdungskontakte

Ja
Bewertungsstrom

70a

16a
Nennspannung

690V

250V
Bewertungsspannung

8KV

4KV
Verschmutzungsklasse

3
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 0,5 mΩ

≤ 1MΩ
Drahtmesser (mm²)

10-25 mm²

0,14-4 mm²
Drahtmesser (AWG)

8-3 AWG

26-12 AWG
Stripplänge

10-25 mm² → 15,5 mm

0,14-4 mm² → 7,5 mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1280080100001_HK-004_4-MC_V1.0.stp
