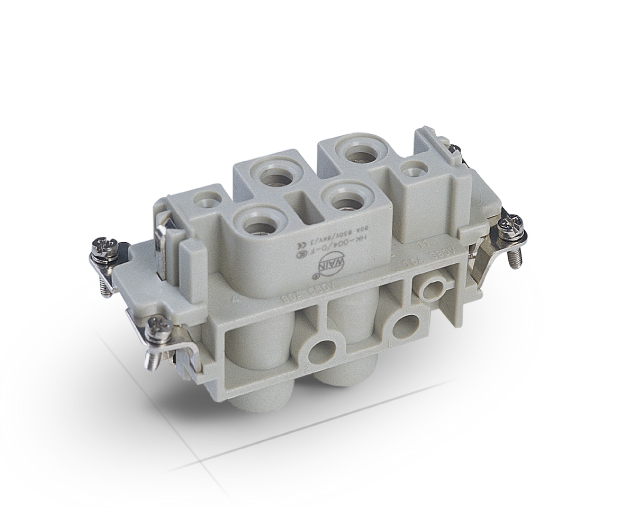

HK-004/0-F | Hochwertiger Rechteckige Anschlüsse

HK-004/0-F

Modell： HK-004/0-F

Bestellnr： 128 004 021 0001

Müssen Sie Crimp -Kontakte separat bestellen?： No

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HK Insert -Serie
Männlich weiblich

Weiblich
Verbindungsart

Schraubenverbindung
Spezifikationen

16b
Anzahl der Anschlusskontakte

4
Erdungskontakte

Ja
Bewertungsstrom

80a
Nennspannung

830 V
Bewertungsspannung

8KV
Verschmutzungsklasse

3
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 0,3 mΩ
Drahtmesser (mm²)

1,5-16 mm²
Drahtmesser (AWG)

16-6 Awg
Drehmoment anziehen/Test

1,5 mm² → 1,2 nm

2,5 mm² → 2nm

4mm² → 3nm

6mm² → 3nm

10mm² → 3nm

16mm² → 3nm
Stripplänge

14mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1280040210001_HK-004_0-F_V1.0.stp
