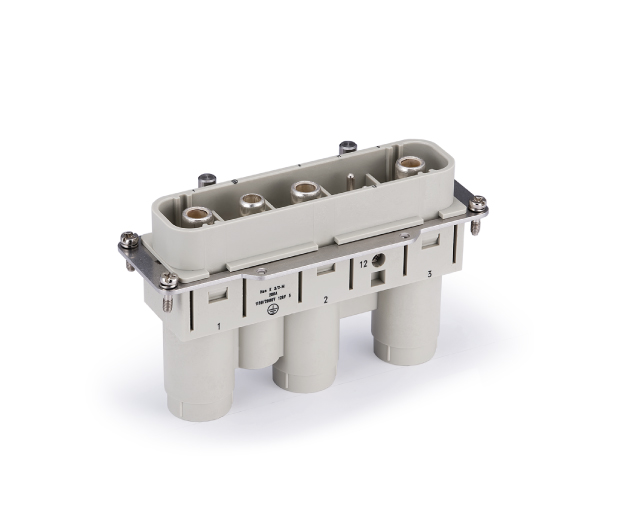

HK-003/2-m | Hochwertiger Rechteckige Anschlüsse

HK-003/2-m

Modell： HK-003/2-m

Bestellnr： 128 005 011 0001

Müssen Sie Crimp -Kontakte separat bestellen?： No

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HK Insert -Serie
Männlich weiblich

Männlich
Verbindungsart

Axialschraubenanschluss
Spezifikationen

HP
Anzahl der Anschlusskontakte

3+2
Erdungskontakte

Ja
Bewertungsstrom

200a

16a
Nennspannung

1150

2000V

400V
Bewertungsspannung

8KV

6KV
Verschmutzungsklasse

3
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 0,2 mΩ
Drahtmesser (mm²)

35-70 mm²

2,5 mm²
Drahtmesser (AWG)

2-00 AWG

14 AWG
Drehmoment anziehen/Test

35 mm² → 8nm

50 mm² → 9nm

70 mm² → 10 nm

2,5 mm² → 0,5 nm
Stripplänge

35-70 mm² → 22 mm

2,5 mm² → 7 mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1280050110001_HK-003_2-M_V1.0.stp
