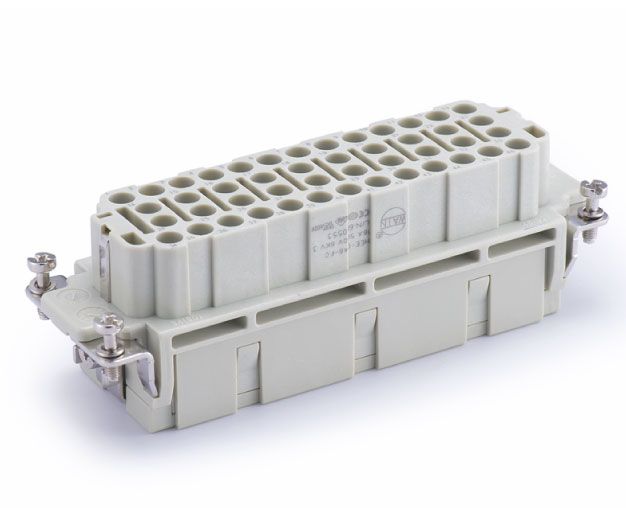

HEE-046-FC | Hochwertiger Rechteckige Anschlüsse

HEE-046-FC

Modell： HEE-046-FC

Bestellnr： 123 046 020 0011

Müssen Sie Crimp -Kontakte separat bestellen?： Yes

Geeignet für die Hülle des Einsatzgehäuses

Pin für den Kernkörper geeignet

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

Hee Insert -Serie
Verbindungsart

Crimp -Verbindung
Männlich weiblich

Weiblich
Spezifikationen

24b

48b
Anzahl der Anschlusskontakte

46
Erdungskontakte

Ja
Bewertungsstrom

16a
Nennspannung

500V
Bewertungsspannung

6KV
Verschmutzungsklasse

3
Parameter, wenn die Verschmutzungsklasse 2 ist

16A 830V 8KV 2
Nennspannung gemäß UL/CSA

600V
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert

Vergoldet
Kontaktwiderstand

≤ 1mΩ
Drahtmesser (mm²)

0,14-4,0 mm²
Drahtmesser (AWG)

26-12 AWG
Drehmoment anziehen/Test

N / A
Stripplänge

7,5 mm
Standard

DIN EN 60 664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1230460200011_HEE-046-FC_V1.0.stp
