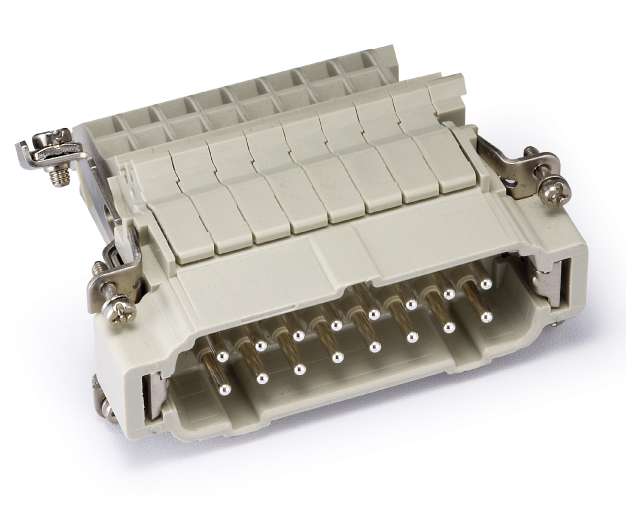

HE-016-m.av.l | Hochwertiger Rechteckige Anschlüsse

HE-016-m.av.l

Modell： HE-016-m.av.l

Bestellnr： 122 016 011 0101

Müssen Sie Crimp -Kontakte separat bestellen?： No

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Drahtmesser (mm²)

0,14-2,5 mm²
Drahtmesser (AWG)

26-14 AWG
Verschmutzungsklasse

3
Serie

Die AV -Einfügungsserie
Verbindungsart

Schraubenverbindung
Männlich weiblich

Männlich
Spezifikationen

16b

32b
Anzahl der Anschlusskontakte

16
Erdungskontakte

Ja
Bewertungsstrom

16a
Nennspannung

500V
Bewertungsspannung

6KV
Verschmutzungsklasse

3
Nennspannung gemäß UL/CSA

600V
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Bindungsseite

Silbertiert
Verbindungsseite

Zinnplatte
Kontaktwiderstand

≤ 4 mΩ
Drehmoment anziehen/Test

0,5 nm
Stripplänge

N / A
Drahtmesser (mm²)

0,14-2,5 mm²
Drahtmesser (AWG)

26-14 AWG
Standard

DIN EN 60 664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1220160110101_HE-016-M.AV.L_V1.0.stp
