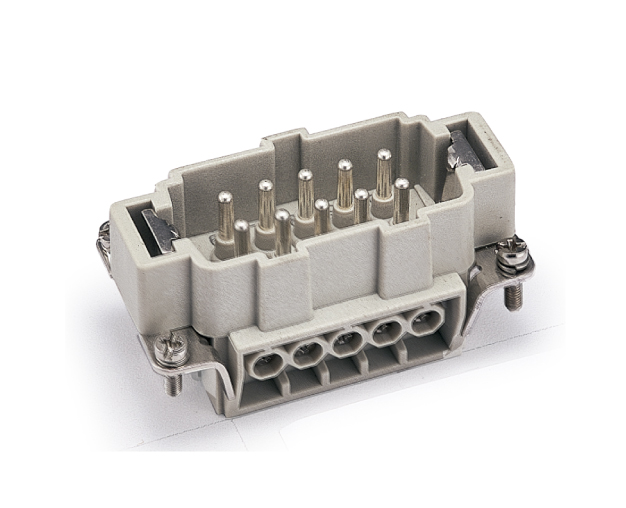

HE-010-m | Hochwertiger Rechteckige Anschlüsse

HE-010-m

Modell： HE-010-m

Bestellnr： 122 010 011 0001

Müssen Sie Crimp -Kontakte separat bestellen?： No

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

Er fügt Serien ein
Verbindungsart

Schraubenverbindung
Männlich weiblich

Männlich
Spezifikationen

10b
Anzahl der Anschlusskontakte

10
Erdungskontakte

Ja
Bewertungsstrom

16a
Nennspannung

500V
Bewertungsspannung

6KV
Verschmutzungsklasse

3
Parameter, wenn die Verschmutzungsklasse 2 ist

16A 400/690V 6KV 2
Nennspannung gemäß UL/CSA

600V
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 1mΩ
Drahtmesser (mm²)

0,75-2,5 mm²
Drahtmesser (AWG)

18-14 Awg
Drehmoment anziehen/Test

0,5 nm
Stripplänge

7mm
Standard

DIN EN 60 664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1220100110001_HE-010-M_V1.0.stp
