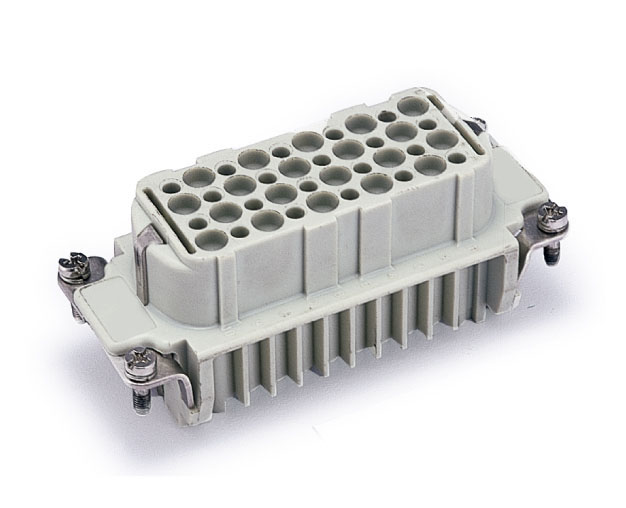

HD-040-FC/p | Hochwertiger Rechteckige Anschlüsse

HD-040-FC/p

Modell： HD-040-FC/p

Bestellnr： 125 040 020 0021

Müssen Sie Crimp -Kontakte separat bestellen?： Yes

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HD -Insert -Serie
Verbindungsart

Crimp -Verbindung
Männlich weiblich

Weiblich
Spezifikationen

16b

32b
Anzahl der Anschlusskontakte

40
Erdungskontakte

Ja
Bewertungsstrom

10a
Nennspannung

250 V
Bewertungsspannung

4KV
Verschmutzungsklasse

3
Parameter, wenn die Verschmutzungsklasse 2 ist

10a 230/400V 4KV 2
Nennspannung gemäß UL/CSA

600V
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 5 mΩ
Drahtmesser (mm²)

0,5-1,5 mm²

1,5-2,5 mm²
Drahtmesser (AWG)

20-16 AWG

16-14 AWG
Drehmoment anziehen/Test

N / A
Stripplänge

N / A
Standard

DIN EN 60 664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1250400200021_HD-040-FC_P_V1.0.stp
