HD-040-FC | Hochwertiger Rechteckige Anschlüsse

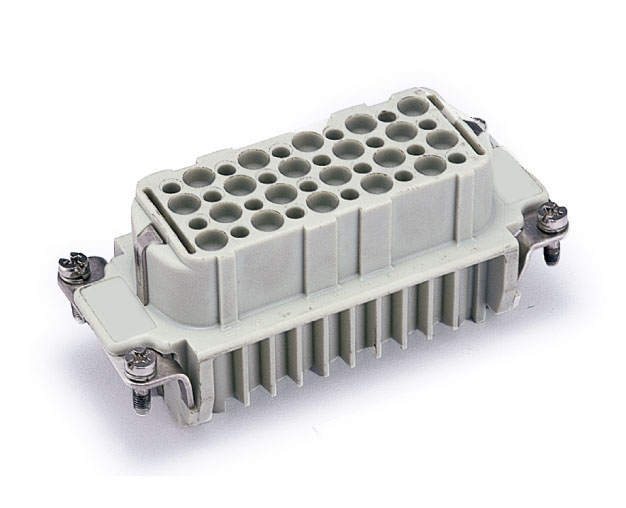

HD-040-FC

Modell： HD-040-FC

Bestellnr： 125 040 020 0001

Müssen Sie Crimp -Kontakte separat bestellen?： Yes

Geeignet für die Hülle des Einsatzgehäuses

Pin für den Kernkörper geeignet

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HD -Insert -Serie
Verbindungsart

Crimp -Verbindung
Männlich weiblich

Weiblich
Spezifikationen

16b

32b
Anzahl der Anschlusskontakte

40
Erdungskontakte

Ja
Bewertungsstrom

10a
Nennspannung

250 V
Bewertungsspannung

4KV
Verschmutzungsklasse

3
Parameter, wenn die Verschmutzungsklasse 2 ist

10a 230/400V 4KV 2
Nennspannung gemäß UL/CSA

600V
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert

Vergoldet
Kontaktwiderstand

≤ 3mΩ
Drahtmesser (mm²)

0,14-2,5 mm²
Drahtmesser (AWG)

26-14 AWG
Drehmoment anziehen/Test

N / A
Stripplänge

5mm

6mm

8mm
Standard

DIN EN 60 664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1250400200001_HD-040-FC_V1.0.stp
