Ha-004-m | Hochwertiger Rechteckige Anschlüsse

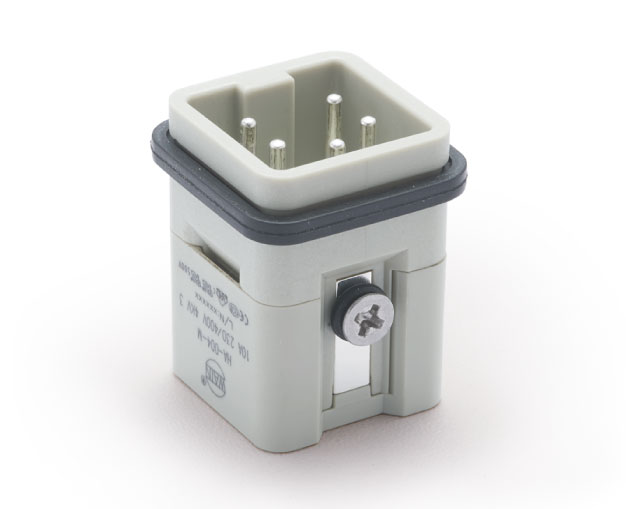

Ha-004-m

Modell： Ha-004-m

Bestellnr： 121 004 011 0001

Müssen Sie Crimp -Kontakte separat bestellen?： No

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HA -Einfügenreihe
Verbindungsart

Schraubenverbindung
Männlich weiblich

Männlich
Spezifikationen

3a
Anzahl der Anschlusskontakte

4
Erdungskontakte

Ja
Bewertungsstrom

10a
Nennspannung - Phase zu Boden

230 V
Nennspannung - Phase zu Phase

400V
Bewertungsspannung

4KV
Verschmutzungsklasse

3
Parameter, wenn die Verschmutzungsklasse 2 ist

10a 250V 4KV 3
Nennspannung gemäß UL/CSA

600V
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

≤ 1mΩ
Drahtmesser (mm²)

0,75-1,5 mm²
Drahtmesser (AWG)

18-16 Awg
Drehmoment anziehen/Test

0,25 nm
Stripplänge

2,5-5,5 mm
Standard

DIN EN 60 664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1210040110001_HA-004-M_V1.1.stp
