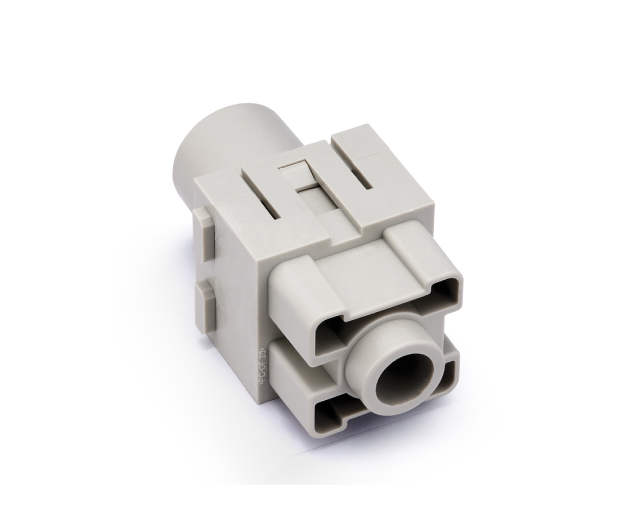

H2MK-001.2-F (40-70 mm2) | Hochwertiger Rechteckige Anschlüsse

H2MK-001.2-F (40-70 mm2)

Modell： H2MK-001.2-F (40-70 mm2)

Bestellnr： 129 001 021 0102

Müssen Sie Crimp -Kontakte separat bestellen?： No

Geeignet für die Hülle des Einsatzgehäuses

INQUIRY NOW

Schnelle Suche

Suchen Sie schnell durch "Bestellnummer", "Modell" oder "Schlüsselwörter".

Laden Sie die PDF -Version der vollständigen Parametertabelle herunter

Produktvideo

Sammeln Sie dieses Produkt

Technische Daten

Serie

HM Modulare Insert -Serie
Modulgröße

Doppelmodul
Verbindungsart

Axialschraubenanschluss
Männlich weiblich

Weiblich
Anzahl der Anschlusskontakte

1
Bewertungsstrom

200a
Nennspannung

1000V
Bewertungsspannung

8KV
Verschmutzungsklasse

3
Isolationsresistenz

≥10¹ºω
Arbeitstemperatur

-40 ℃ ...+125 ℃
Paarungszyklen

≥500
Einfügt Material ein

Polycarbonat
Fügt Farbe ein

Ral 7032 (hellgrau)
Flammhemmungsbewertung gemäß UL94

V0
Kontaktmaterial

Kupferlegierung
Oberflächenbehandlung

Silbertiert
Kontaktwiderstand

0,2 mΩ
Drahtmesser (mm²)

40-70 mm²
Drahtmesser (AWG)

2-0 AWG
Drehmoment anziehen/Test

50 mm² → 9nm

70 mm² → 12 nm
Stripplänge

6 mm
Standard

DIN EN 60664

DIN EN 61984

Authentication

Downloads

2D -Zeichnungen

3D -Modelle

3D_1290010210102_H2MK-001.2-F(40-70mm2)_V1.0.stp
