Die WAIN-Schnellverbindungsserie wurde nach ihrer Einführung sehr positiv aufgenommen. Heute hat die WAIN-Schnellverbindungsfamilie ein neues Mitglied begrüßt: den WAIN-Erweiterten Schnellverbinder. Das Update der Schnellverbindungsserie umfasst insgesamt 16 Modelle der HE-Serie.
Die WAIN Quick-IN Schnellverbindungstechnologie ist ein innovatives „patentiertes Design“, das von WAIN unabhängig entwickelt wurde. Sie vereinfacht die Installation vor Ort und erleichtert die Wartung, wodurch sowohl Zeit als auch Kosten eingespart werden.

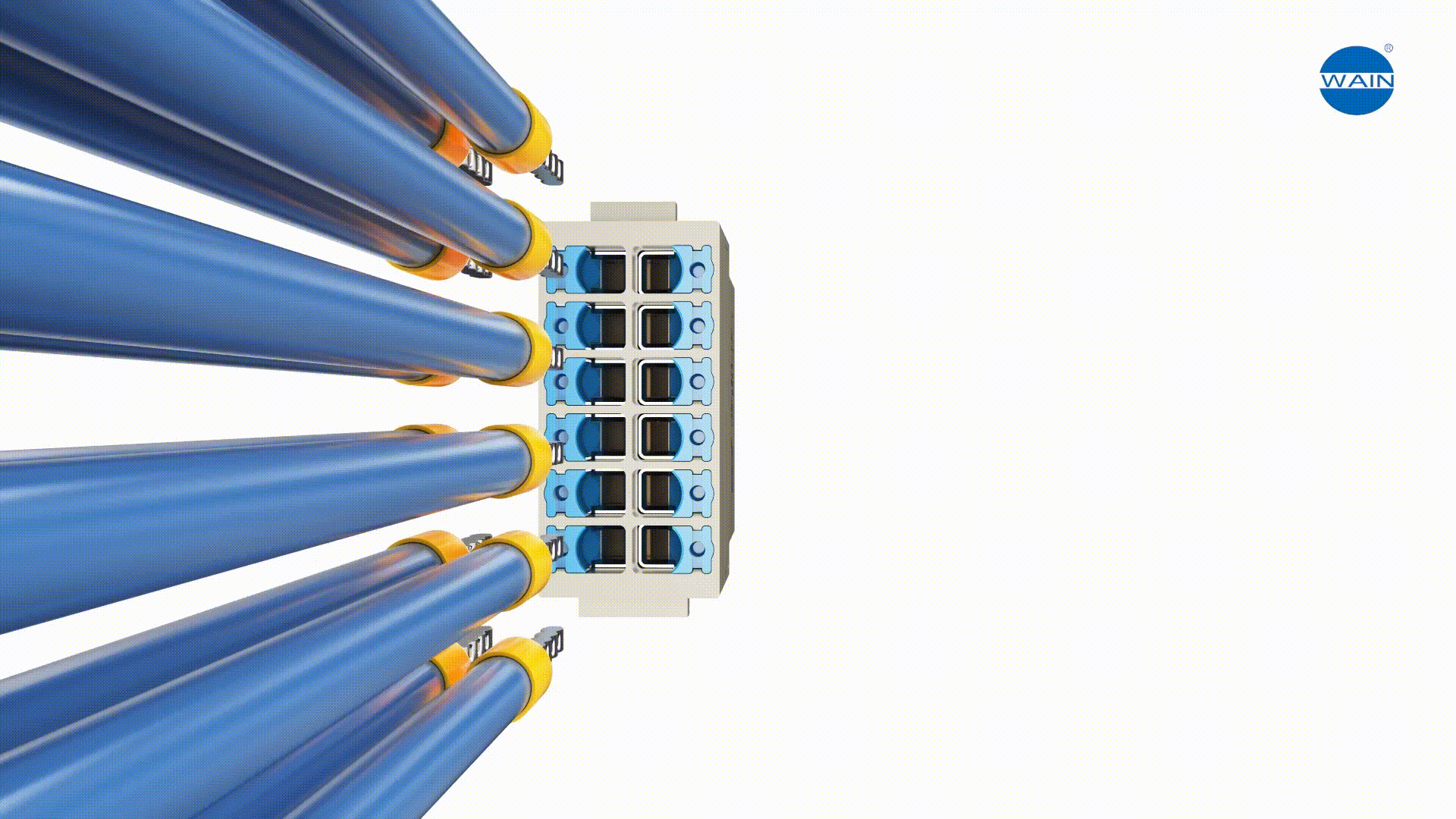

Der ursprüngliche WAIN-Erweiterungssteckverbinder verwendete eine herkömmliche Schraubverbindung, deren Verdrahtungsschritte relativ kompliziert waren. Mit der verbesserten Quick-IN Schnellverbindung wird die Verdrahtungseffizienz mehr als verdoppelt, ohne das ursprüngliche Erscheinungsbild und die Funktion zu beeinträchtigen. Auch die Kosten für die spätere Wartung können erheblich reduziert werden
Die Anzahl der Anschlüsse: 6+pe, 10+pe, 16+pe, 24+pe
Bewertungsstrom: 16a
Nennspannung: 500 V
Bewertungspulsspannung: 6kV
Umweltverschmutzungsstufe: 3
Isolierungsimpedanz: ≥1010 Ω
Material: Polycarbonat
Farbe: Ral 7032 (hellgrau)
Betriebstemperaturbereich: -40 ℃ ... + 125 ℃
Flammschutzbewertung (UL94): V0
PIN einfügen:
Verbindungsmodus: Schnelle Verbindung
Material: Kupferlegierung
Oberflächenbehandlung: Silberbeschichtung
Kontaktwiderstand ≤ 4mΩ
Drahtdurchmesserbereich: 0,5-4,0 mm²/20-12AWG
(Mit röhrenförmiger Anschlussdrahtdurchmesserbereich: 0,14-2,5 mm²/26-14AWG)
Streifenlänge: 10 ± 0,5 mm

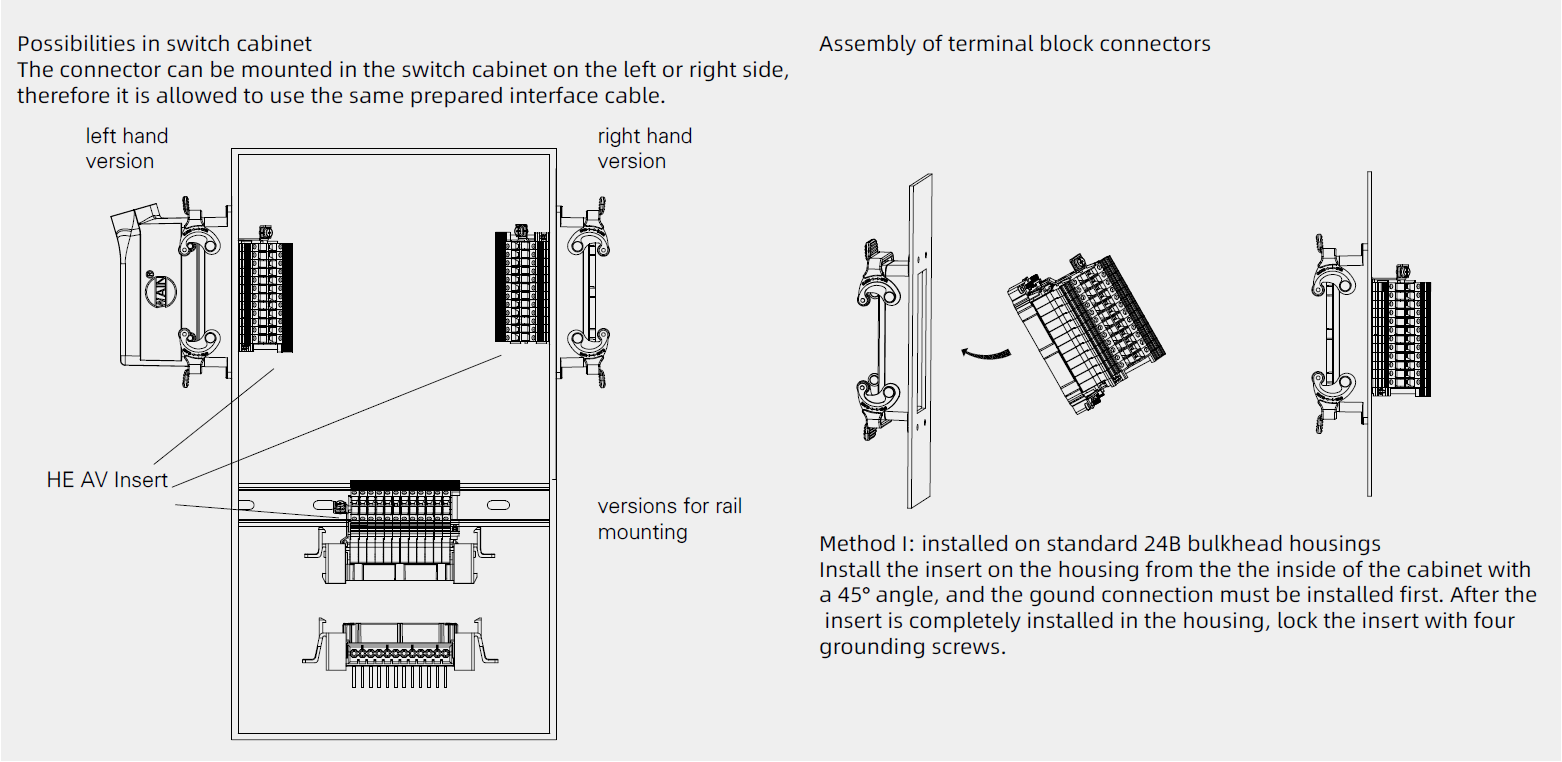

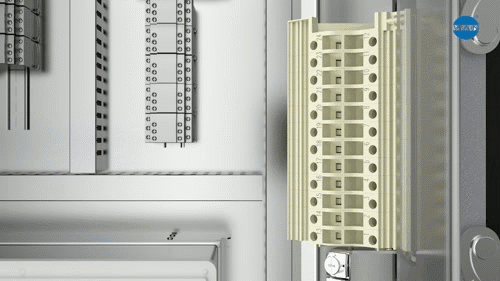

Die Installationsmethode des Weisen -Terminalblocktyps ist in zwei Anwendungen unterteilt, die Installation außerhalb des Schranks und die Anwendung mit einer Führungsschiene, die mit einem Sperrelement verwendet werden muss.
Anweisungen für die Montage
Für spezifische Installationsmethoden verweisen wir auf das Video zum herkömmlichen Schraubklemmenblock-Steckverbinder.:https://mp.weixin.qq.com/s/x-arhsx96riivef112jo5g
WAIN bietet eine Vielzahl unterschiedlicher Serien von Schnellverdrahtungsprodukten.
Weitere Modelle befinden sich in der Entwicklung.
Es wird auch kundenspezifisches Design und Produktion unterstützt.
Wir freuen uns auf Ihre Anfrage!
